Produkteinführung:
• Modell 2038 für ausgewählte UF-Toilettensitzscharniere
• Nenndurchmesser des Dämpfers 22 mm
• Drehmomentoptionen 1,0–3,0 N·m
• 0 Grad –110 Grad Öffnungs- und Schließbereich
• Gehäuse und Welle aus PA66 + 50% GF
• OEM-Tags, Etiketten und Logos werden unterstützt
• Musterabgleich vor Großbestellungen empfohlen
Anfrage senden
Beschreibung
Technische Parameter
Modell 2038|Dämpferspezifikationen

2038 UF Toilettensitzdämpfer: Abmessungen, Drehmoment und passende Scharniere

Unser Soft-Close-Drehdämpfer 2038 ist eine 22-mm-Komponente für ausgewählte UF-Toilettensitzscharniere (Harnstoff-Formaldehyd/Duroplast). Das mit PA66 + 50 % glasfaserverstärkte Gehäuse und die Welle werden mit Drehmomentoptionen von 1,0 bis 3,0 N·m und einem angegebenen Betriebsbereich von 0 bis 110 Grad geliefert. Das korrekte Drehmoment, der richtige Welleneingriff und die richtige Scharnierpassung müssen vor der Großbestellung anhand der tatsächlichen Sitz-Deckel-Baugruppe bestätigt werden.

2038MODELLCODE
22 mmNENNDURCHMESSER
1.0–3.0DREHMOMENTBEREICH · N·m
0 Grad –110 GradBETRIEBSWINKEL
UF-SitzscharnieranwendungenPA66 + 50% GFÜberprüfung der Passgenauigkeit der Probe
Fordern Sie ein Muster und Angebot für 2038 an Vergleichen Sie das Dämpfersortiment
Technische Daten

2038 Technische Spezifikation und Auftragsbestätigung

Spezifikation 2038 Konfigurations-/Auswahlanforderung
Modell-/Artikelcode 2038
Produkttyp Rotierende Soft-Close-Dämpfung für ausgewählte UF-Toilettensitz-Scharniersysteme
Nenndurchmesser des Dämpfers 22 mm; Bestätigen Sie den Gehäusesitz und den vollständigen Umschlag anhand der genehmigten Zeichnung
Dämpferdrehmoment 1,0–3,0 N·m; Wählen Sie nach der Sitz-Deckel-Prüfung die erforderliche Drehmomentversion aus
Öffnungs-/Schließwinkel 0 Grad –110 Grad Nennbetriebsbereich
Schalenmaterial PA66 + 50% GF
Schaftmaterial PA66 + 50% GF
Wellen- und Buchsengeometrie Bestätigen Sie das vollständige Kupplungsprofil, die Einstecktiefe, die Passung und die Haltemerkmale anhand von Mustern oder Zeichnungen
Drehrichtung Bestätigen Sie die Dämpfungszuordnung im Uhrzeigersinn/gegen den Uhrzeigersinn für die vorgesehenen linken und rechten Scharnierpositionen
Betriebstemperatur Geben Sie den Betriebstemperaturbereich an und erhalten Sie eine modellspezifische Leistungsbestätigung
Anforderungen an die Haltbarkeit Vereinbaren Sie vor der Genehmigung eines Tests die Zyklusdefinition, die Last, den Winkelweg, die Geschwindigkeit, die Temperatur und die zulässige Drehmomentänderung
Zubehör und Verpackung Bestätigen Sie bei der Bestellung passende Scharnierteile, Links-/Rechts-Sets, Etikettierung, Einzelverpackung und Kartonmengen

Der angegebene Drehmomentbereich bedeutet nicht das stufenlos einstellbare Drehmoment in einem eingebauten Scharnier. Bei jeder Bestellung sollten die angegebene Drehmomentversion und das genehmigte Muster angegeben werden.

Komponenteninspektion

Überprüfen Sie beide Dämpferschnittstellen, bevor Sie 2038 angeben

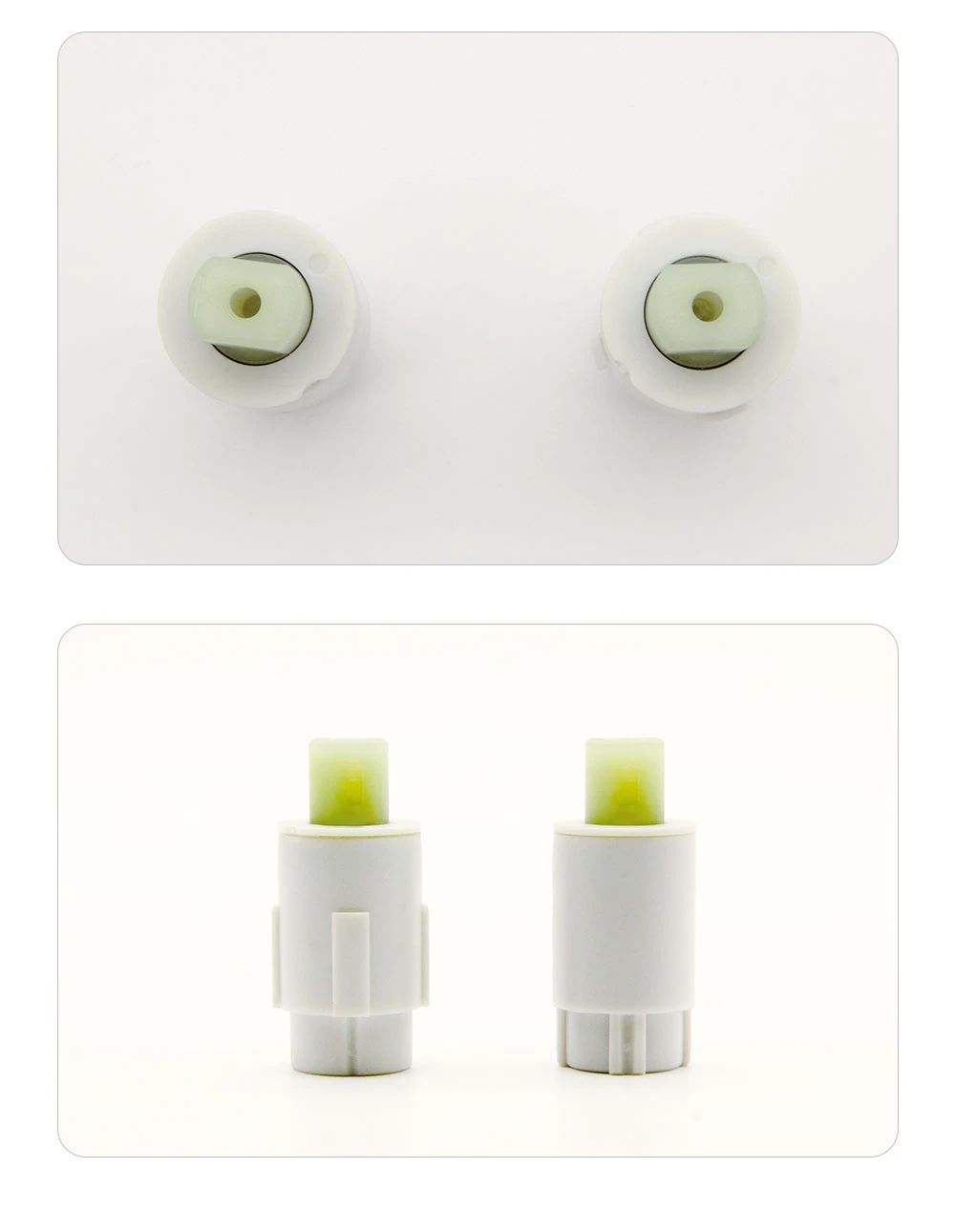

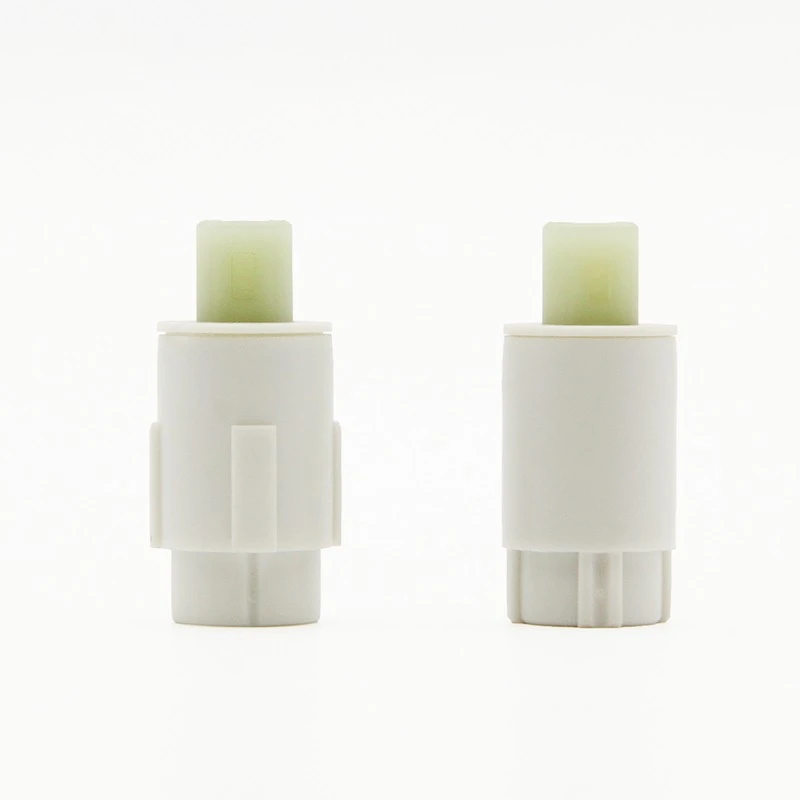

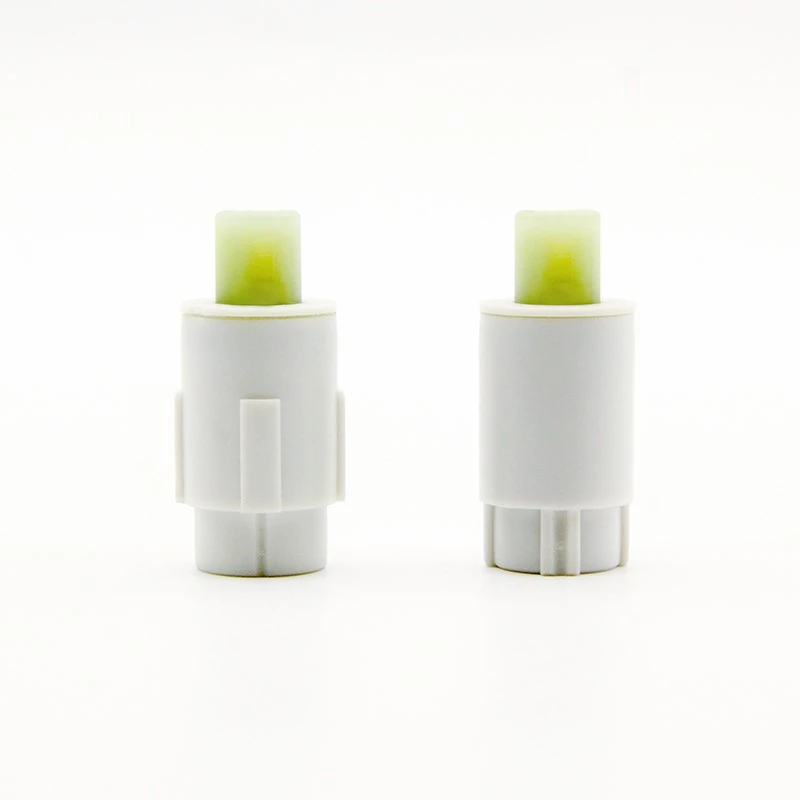

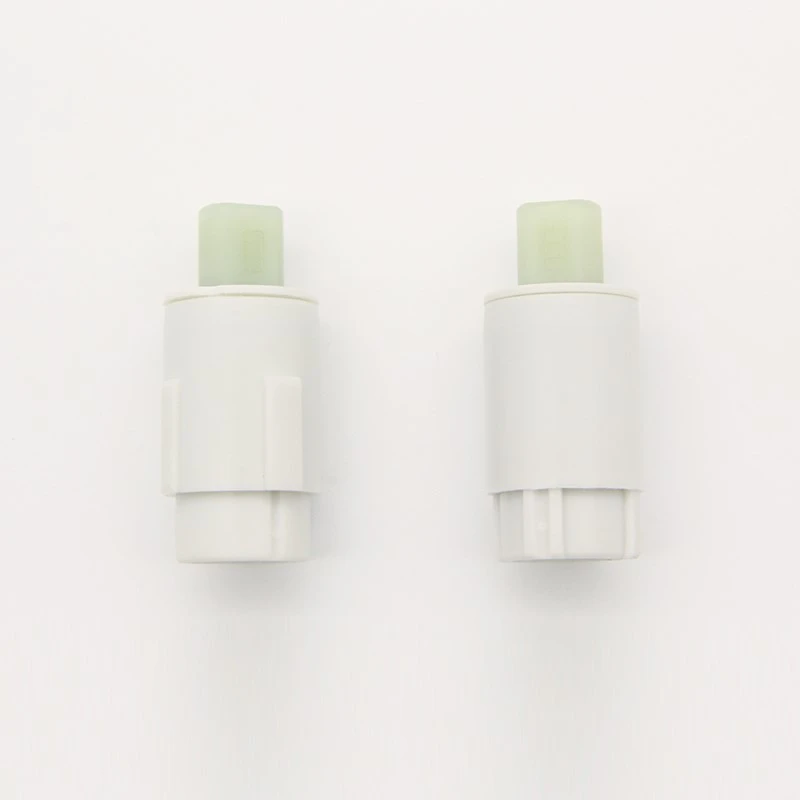

2038 UF soft close rotary dampers showing the housing ribs and protruding shafts
2038 SchachtseitenansichtÜberprüfen Sie Wellenprofil, Gehäuserippen und Eingriffslänge anhand der Scharnierspezifikation.

Gehäuseposition und Welleneingriff

Der Nenndurchmesser 22 mm ist nur die erste Kompatibilitätsprüfung. Der Dämpfer muss außerdem korrekt im Scharnierzylinder sitzen, die entsprechende bewegliche Komponente antreiben und während des gesamten Schließvorgangs sicher positioniert bleiben.

  • Gehäusesitz:Überprüfen Sie die Innenbohrung, den Halter und den Endanschlagsraum.
  • Fahrprofil:Vergleichen Sie die Wellenform und die Arbeitseingriffslänge mit der Scharnierzeichnung.
  • Paarorientierung:Geben Sie an, welcher Dämpfer den Sitz und welcher den Deckel steuert, einschließlich der erforderlichen Schließrichtung.
  • Beispielkontrolle:Überprüfen Sie das Einsetzen, die freie Drehung und die Schließgeschwindigkeit anhand der tatsächlichen UF-Sitzbaugruppe.
Sehen Sie sich passende WC-Sitz-Scharniersets an

Buchsen- und Steckergeometrie

Die Endschnittstelle muss ohne unerwünschtes Spiel oder Störungen zur Vorrichtung passen. Ein nominelles 22-mm-Gehäuse stellt keine Austauschbarkeit mit einem anderen 22-mm-Teil dar, wenn der Antriebssockel, die Außenrippen oder die Gesamtlänge unterschiedlich sind.

Senden Sie bei Austauschprojekten klare Fotos von beiden Enden des alten Dämpfers zusammen mit den Bremssattelmaßen und den passenden Scharnierkomponenten.

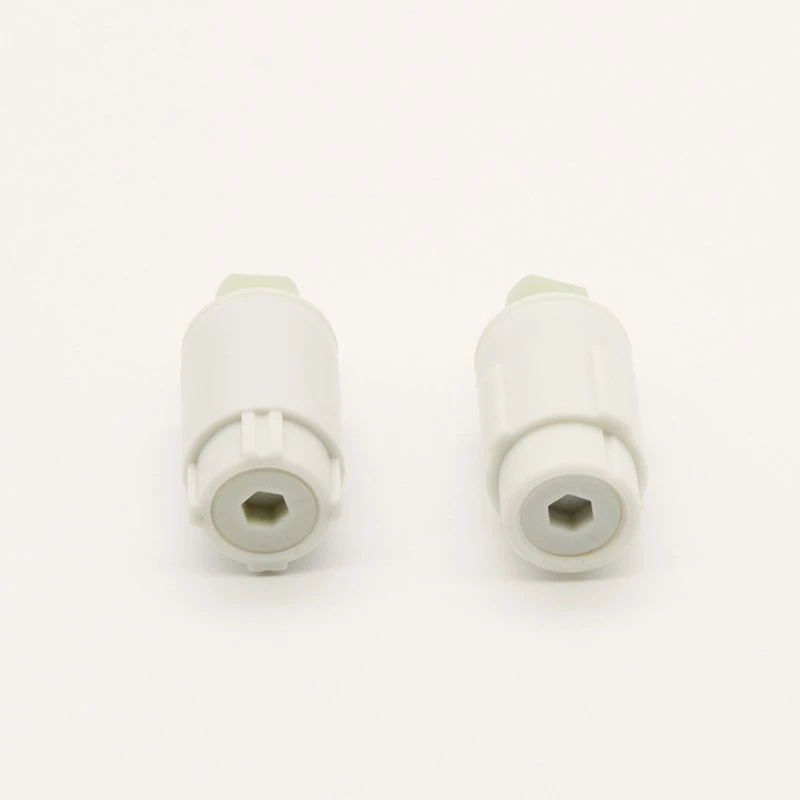

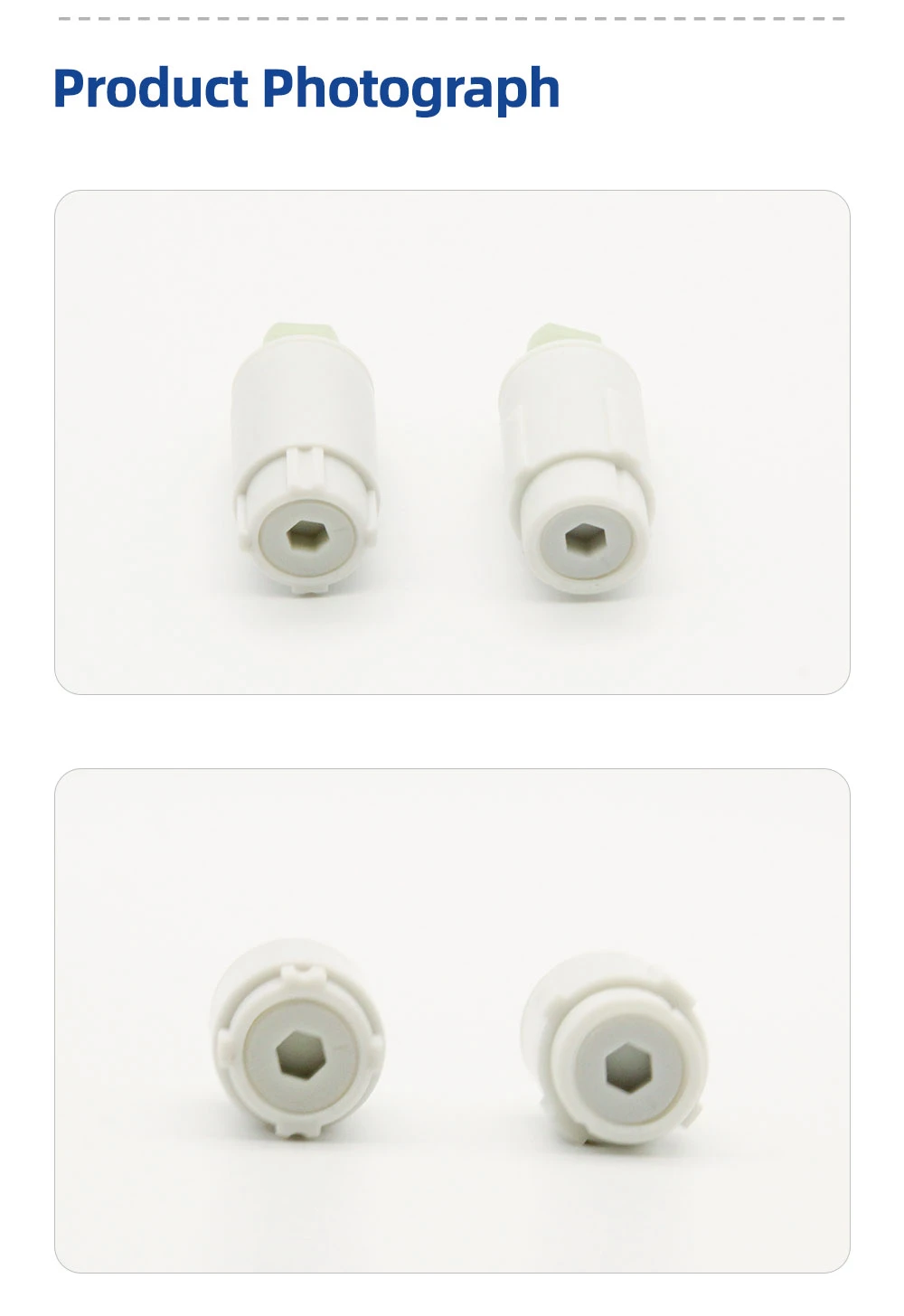

2038 UF soft close dampers viewed from the end with hexagonal drive sockets
2038-Socket-EndansichtVergleichen Sie die sechseckige Schnittstelle, den Endflansch und die Merkmale des umgebenden Gehäuses.
Kompatibilität und Systempassung

Passt 2038 zu Ihrem UF-Sitz und -Scharnier?

Bei einem WC-Sitz mit Absenkautomatik bestimmen die Scharniergeometrie und die bewegte Last, wie der Dämpfer eingesetzt wird. Die gleiche Drehmomentzahl kann zu einem unterschiedlichen Schließverhalten führen, wenn sich Deckelmasse, Hebelarm, Drehrichtung oder Einbauwinkel ändern.

Mindestdaten für eine Passprüfung

  1. Sitz und Deckel:Geben Sie das UF-Sitzmodell, den Scharniertyp, das Sitz-/Deckelgewicht und die Gesamtform an.
  2. Verbindung:Stellen Sie eine bemaßte Scharnierzeichnung oder ein altes Dämpfermuster einschließlich Schaft und Hohlraum zur Verfügung.
  3. Bewegung:Geben Sie die Installation links/rechts, die Drehrichtungen, den maximalen Öffnungswinkel und die Zielabstiegszeit an.
  4. Umfeld:Geben Sie die beabsichtigte Badezimmertemperatur, die Reinigungsbelastung und die erforderlichen Zyklustestkriterien an.
Rear hinge and central quick release fitting on a white UF toilet seat
UF-SitzscharnierschnittstelleBestätigen Sie vor der Genehmigung die 2038-Kompatibilität mit der kompletten UF-Scharnierbaugruppe.
01 / ANGEMESSEN

Passende OEM-Sitzprogramme

Verwenden Sie 2038, wenn der zugelassene Scharnierhohlraum, das Wellenprofil, die Drehmomentversion und die Testergebnisse mit dem neuen UF-Sitzdesign übereinstimmen.

02 / ZUERST ÜBERPRÜFEN

Vorhandener Dämpferaustausch

Modellnummern und ein Nenngehäusedurchmesser allein reichen nicht aus. Passen Sie beide Schnittstellen an und bestätigen Sie die langsam schließende Leistung des Originalscharniers.

03 / KEINE DROP-IN-PASSFORM

Verschiedene Scharnierarchitekturen

Ein Scharnier mit einem anderen Montagehohlraum, einem anderen Kopplungsprofil, einem anderen Rotationsschema oder einer anderen Last erfordert möglicherweise einen anderen Dämpfer oder neu gestaltete Hardware.

Modellalternativen

2038 im Vergleich zu anderen WC-Sitz-Dämpferoptionen

Wenn das Scharnierdesign eine andere Gehäusegröße oder einen anderen Drehmomentbereich erfordert, vergleichen Sie ein anderes Produkt, anstatt ein nahezu passendes Teil in den Mechanismus zu zwingen. Hierbei handelt es sich um unterschiedliche Modelle, es handelt sich nicht um garantiert austauschbare Ersatzteile.

ZIAX-Modell Nenngröße Angegebenes Drehmoment Am besten nächster Check
2038 - UF Soft-Close-Dämpfer 22 mm 1.0–3.0 N·m Bestätigen Sie den 22-mm-Scharnierhohlraum, die UF-Scharnierarchitektur und das Einrasten des Steckers.
Ein025 - PP-kompatibler Dämpfer 20 mm 1.0–3.5 N·m Vergleichen Sie eine andere 20-mm-Schnittstelle; Die PP-Anwendung garantiert keine UF-Passform.
Ein030 - Rohrdämpfer-Scharniersatz 18–20 mm 1.0–3.5 N·m Überprüfen Sie die Rohrscharnierbaugruppe und den erforderlichen Installationsraum.
2003 - Soft-Close-Toilettensitzdämpfer 20 mm 1.0–3.0 N·m Verbinderprofil und Schließrichtung prüfen; Das geteilte Drehmoment ist kein Beweis für die Kompatibilität.

Eine Nenngröße ist keine vollständige Einbauzeichnung. Bestätigen Sie für jeden Kandidaten die Toleranzen, die Gesamtlänge, die Drehrichtung und die getestete Drehmomenteinstellung.

Durchsuchen Sie die komplette Dämpferkategorie
Inspektion und Beweisführung

Was sollte vor der Produktionsfreigabe von 2038 überprüft werden?

Bench-mounted equipment used to inspect rotary damper components and their operating behavior
Inspektionsausrüstung für RotationsdämpferLegen Sie den Messaufbau und die Abnahmekriterien bei der Bewertung von Produktionsmustern fest.

Vor der Zulassung dieses Modells empfehlen wir, die Komponente als Teil des gesamten Scharnier-Sitz-Systems und nicht nur als isolierten Dämpfer zu prüfen. Die entscheidenden Kontrollen sind Maßhaltigkeit, Drehmomentverhalten und Wiederholbarkeit.

  • Eingehendes Material:Überprüfen Sie die erforderliche Spezifikation des verstärkten PA66-Materials und die vereinbarten Dokumente.
  • Maßhaltigkeit:Überprüfen Sie den Gehäusedurchmesser, die Steckermerkmale, die Einstecktiefe und den Halt des Scharniers.
  • Drehmoment / Richtung:Testen Sie die angegebene Drehmomentversion in der vorgesehenen Drehrichtung.
  • Funktion:Bewerten Sie den Sitz und den Deckel separat auf die angestrebte Soft-Close-Geschwindigkeit und unerwünschtes Festklemmen oder Stoßen.
  • Haltbarkeit:Legen Sie die vollständige Zyklusdefinition, die Stichprobengröße, die Umgebungsbedingungen und die zulässige Verhaltensänderung fest.
  • Vor dem Versand:Vereinbaren Sie die Anforderungen an Modellidentifikation, Paarung, Verpackung und Chargenakzeptanz.

Fordern Sie für Lieferantenaudits das jeweils gültige Qualitätsmanagement-Zertifikat mit Umfang und Gültigkeit an.Das Qualitätsmanagement-Framework der ISObetrifft Organisationssysteme; Es zertifiziert selbst keinen bestimmten 2038-Dämpfer.

OEM-Beschaffung

2038 Mustergenehmigung, Etiketten und Details zur Großbestellung

OEM-Bestätigung durch unser chinesisches Fertigungsteam

Wir unterstützen OEM-Identifikationsanforderungen wie Tags, Etiketten und Logos für dieses Dämpferprogramm. Für eine andere Drehmomentversion, einen geänderten Stecker oder eine neue Scharnierstruktur benötigt unser Team Zeichnungen oder Referenzmuster, um die technische Machbarkeit zu überprüfen, bevor ein Angebot bestätigt wird.

Als Ihr Dämpferlieferant können wir die Artikelidentifizierung, Stichprobenkontrollen und Kartonetikettierung an Ihre Einkaufsanweisungen anpassen. Diskussionen über Fabrikproduktion und Qualitätskontrolle sollten sich auf die genehmigte Spezifikation von 2038 beziehen und nicht auf allgemeine Aussagen zu Soft-Close-Dämpfern.

Erfahren Sie mehr über unsere Herstellungs- und Qualitätsprozesse

Informationen, die in eine Ausschreibung aufgenommen werden sollen

  • Modell2038und gewünschtes Drehmoment / Schließgeschwindigkeit
  • Aktuelle Dämpferfotos oder eine bemaßte Scharnierzeichnung
  • Erforderliche Links/Rechts-Paarung und Wellenrichtung
  • Sitz- und Deckelgewicht, Drehwinkel und Betriebsbedingungen
  • Bestellmenge, Musterbedarf und Zielland
  • Anforderungen an OEM-Logo, Etikett, Verpackung und Karton
  • Alle anwendbaren Testberichte, Materialien oder Marktdokumente
Senden Sie die 2038-Anforderungen
2038 Produktfragen

Häufig gestellte Fragen

Ist der 2038-Dämpfer mit jedem UF-Toilettensitz kompatibel?+

Nein. Ein UF-Sitz kann eine andere Scharnierhülse, einen anderen Stecker und eine andere Sitz-/Deckellast verwenden. Überprüfen Sie das 22-mm-Gehäuse, den Welleneingriff, die Drehmomenteinstellung und die Links-/Rechts-Konfiguration mit der tatsächlichen Scharnierbaugruppe.

Kann ich jedes Drehmoment zwischen 1,0 und 3,0 N·m wählen?+

Der Bereich beschreibt die verfügbaren Drehmomentspezifikationen und nicht ein vom Benutzer einstellbares Einstellrad an der installierten Komponente. Senden Sie die erforderlichen Drehmoment- oder Sitz- und Deckeldetails, damit die entsprechende Musterversion bewertet werden kann.

Welche Abmessungen sollte ich einsenden, um einen vorhandenen Dämpfer zu ersetzen?+

Geben Sie den vollständigen Durchmesser und die Länge des Gehäuses, Einzelheiten zur Endfläche, das Profil der Antriebswelle oder des Sockels, die Einstecktiefe, die Haltemerkmale und Fotos des passenden Scharniers an. Ein physisches Muster ist hilfreich, wenn keine Zeichnungen verfügbar sind.

Steuert ein 2038-Dämpfer sowohl den Sitz als auch den Deckel?+

Die Anzahl und Ausrichtung der Dämpfer hängt von der Scharnieranordnung ab. Identifizieren Sie, welche Komponente jeden Dämpfer bewegt, die erforderliche Drehrichtung und die zu steuernde Last, bevor Sie einzelne Teile oder Paare spezifizieren.

Kann 2038 mit OEM-Etiketten oder -Verpackungen geliefert werden?+

Wir unterstützen OEM-Tag-, Etiketten- und Logo-Anfragen. Stellen Sie Ihre Druckvorlagen und Verpackungsanweisungen in der erforderlichen Menge zur Verfügung, damit die mögliche Kennzeichnung, Einzelverpackung und Kartonetikettierung vor der Produktion bestätigt werden kann.

Welche Prüfunterlagen und Lieferbedingungen kann ich anfordern?+

Geben Sie die erforderlichen Drehmoment-, Maß- und Zyklentestbedingungen sowie alle material- oder marktspezifischen Dokumente an. Wir werden die verfügbaren Dokumente für die vorgeschlagene Konfiguration prüfen. Musterzeit, Mindestbestellmenge, Produktionsvorlaufzeit und Versandbedingungen sollten im Angebot bestätigt werden.

Modell 2038|Anfrage

Passen Sie den Dämpfer vor der Großbestellung an Ihren UF-Sitz an

Senden Sie die Scharnierzeichnung oder das Dämpfermuster, das Drehmomentziel, die Einbaurichtung, die Bestellmenge, das Zielland und die OEM-Spezifikationen. Wir können die 2038-Schnittstelle überprüfen und Ihnen dabei helfen, die zu validierenden Punkte bei einer Testmontage zu identifizieren.

Fordern Sie ein Muster und ein Angebot für 2038 an
